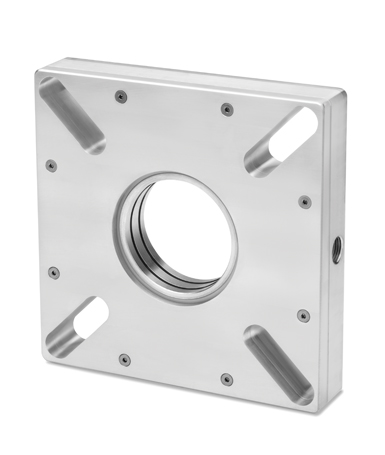

AM CEMA 轴封

AM CEMA 轴封是一种用于 CEMA 螺旋输送机的完整轴封系统。

Inpro/Seal AM CEMA 是一种专门用于 CEMA(输送机设备制造商协会)螺旋输送机的 Air Mizer 轴封设计,旨在消除产品损失和污染。AM CEMA 轴封的独特设计可使其在您设备的整个生命周期内持续使用,并且无磨损零件,无需维护。转子可完全铰接,以便同时适应径向跳动和角度未对准。

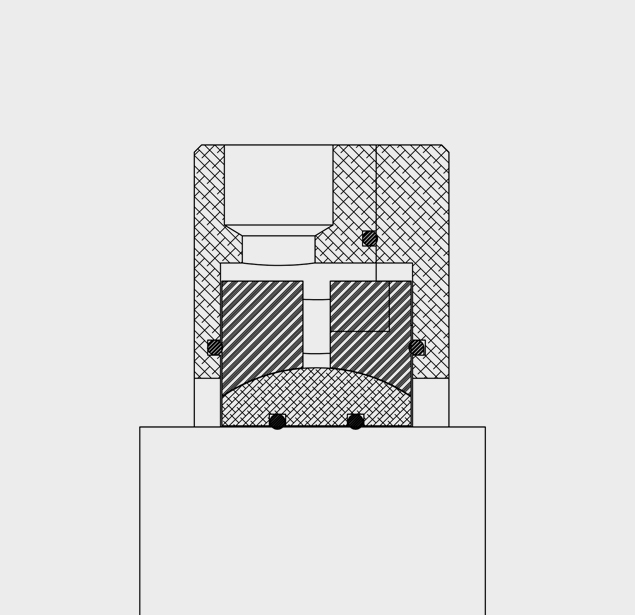

Air Mizer CEMA shaft seal engineering drawing

技术数据

  • 标准材料 - 铝、聚酯
  • 轴向移动 - 0.38 毫米(0.015 英寸)
  • 径向移动 - 3.00 毫米(0.118 英寸)
  • 温度范围 - 0°C (32°F) 至 99°C (210°F)
  • 产品压力 - 2.07 巴 (30 psi)
  • 轴尺寸 - 25.40 毫米(1.000 英寸)、38.10 毫米(1.500 英寸)、50.80 毫米(2.000 英寸)、61.93 毫米(2.438 英寸)、76.20 毫米(3.000 英寸)、87.33 毫米(3.438 英寸)

有关所示限制之外的工作条件,请咨询 Inpro/Seal 代表

Inpro/Seal AM CEMA 轴封的设计符合标准 CEMA 螺旋输送机尺寸。

轴直径

总长度

法兰宽度

最高温度

零件号

1.000 英寸(25.40 毫米)

1.750 英寸(44.45 毫米)

4.250 英寸(107.95 毫米)

210°F (99°C)

9975-EERP-82276-5

1.000 英寸(25.40 毫米)

1.750 英寸(44.45 毫米)

4.250 英寸(107.95 毫米)

400°F (204°C)

9975-ECPG-82276-5

1.500 英寸(38.10 毫米)

1.750 英寸(44.45 毫米)

5.375 英寸(136.52 毫米)

210°F (99°C)

9975-EERP-82277-5

1.500 英寸(38.10 毫米)

1.750 英寸(44.45 毫米)

5.375 英寸(136.52 毫米)

400°F (204°C)

9975-ECPG-82277-5

2.000 英寸(50.80 毫米)

1.750 英寸(44.45 毫米)

6.500 英寸(165.10 毫米)

210°F (99°C)

9975-EERP-82278-5

2.000 英寸(50.80 毫米)

1.750 英寸(44.45 毫米)

6.500 英寸(165.10 毫米)

400°F (204°C)

9975-ECPG-82278-5

2.438 英寸(61.93 毫米)

1.750 英寸(44.45 毫米)

7.375 英寸(187.32 毫米)

210°F (99°C)

9975-EERP-82279-5

2.438 英寸(61.93 毫米)

1.750 英寸(44.45 毫米)

7.375 英寸(187.32 毫米)

400°F (204°C)

9975-ECPG-82279-5

3.000 英寸(76.20 毫米)

1.750 英寸(44.45 毫米)

7.750 英寸(196.85 毫米)

210°F (99°C)

9975-EERP-82280-5

3.000 英寸(76.20 毫米)

1.750 英寸(44.45 毫米)

7.750 英寸(196.85 毫米)

400°F (204°C)

9975-ECPG-82280-5

3.438 英寸(87.33 毫米)

1.750 英寸(44.45 毫米)

9.250 英寸(234.95 毫米)

210°F (99°C)

9975-EERP-82281-5

3.438 英寸(87.33 毫米)

1.750 英寸(44.45 毫米)

9.250 英寸(234.95 毫米)

400°F (204°C)

9975-ECPG-82281-5

4.438 英寸(112.72 毫米)

1.750 英寸(44.45 毫米)

10.875 英寸(276.22 毫米)

210°F (99°C)

9975-EERP-82282-5

4.438 英寸(112.72 毫米)

1.750 英寸(44.45 毫米)

10.875 英寸(276.22 毫米)

400°F (204°C)

9975-ECPG-82282-5
